自從2020年東京奧運會采用8K Ultra HD標準直播，由2020年開始更多8K電視開始陸續上市,目前各家電視品牌產商都展出了自己8K產品，8K電視終于不再僅停留在概念層面，而是開始真正走向市場，那么在未來不久的時間里，無論是上游的面板產業及下游的產品廠商，都將迎來一次由4K主流到8K主流的迭代階段，這個時間極有可能是在三年周期內，HDMI2.1高清數據線將迎來正式的增量市場。

“超高速” HDMI2.1線材向下兼容HDMI2.0，但是認證的證書卻是不兼容的，需要重新申請協會的單獨針對HDMI2.1的認證，重新付費申請證書，若要將HDMI2.1產品添加入列表中，線纜生產商或連接器生產商必須選擇一個合格的機構，比如GRL實驗室（GRL東莞成為大陸首家HDMI® 2.1 Active Cat 3 Cable 授權測試實驗室)，將其產品在這機構進行測試，然后向ATC或HDMI Licensing Administrator, Inc.提交完整且通過測試的結果，依據HDMI論壇連接器測試結果表格 (HF-CTRF) 上傳即可。特別注意的是，只有HDMI2.0采納者才能在許可產品列表中添加他們的產品，如果只有HDMI1.3/1.4版本的需要升級測試。

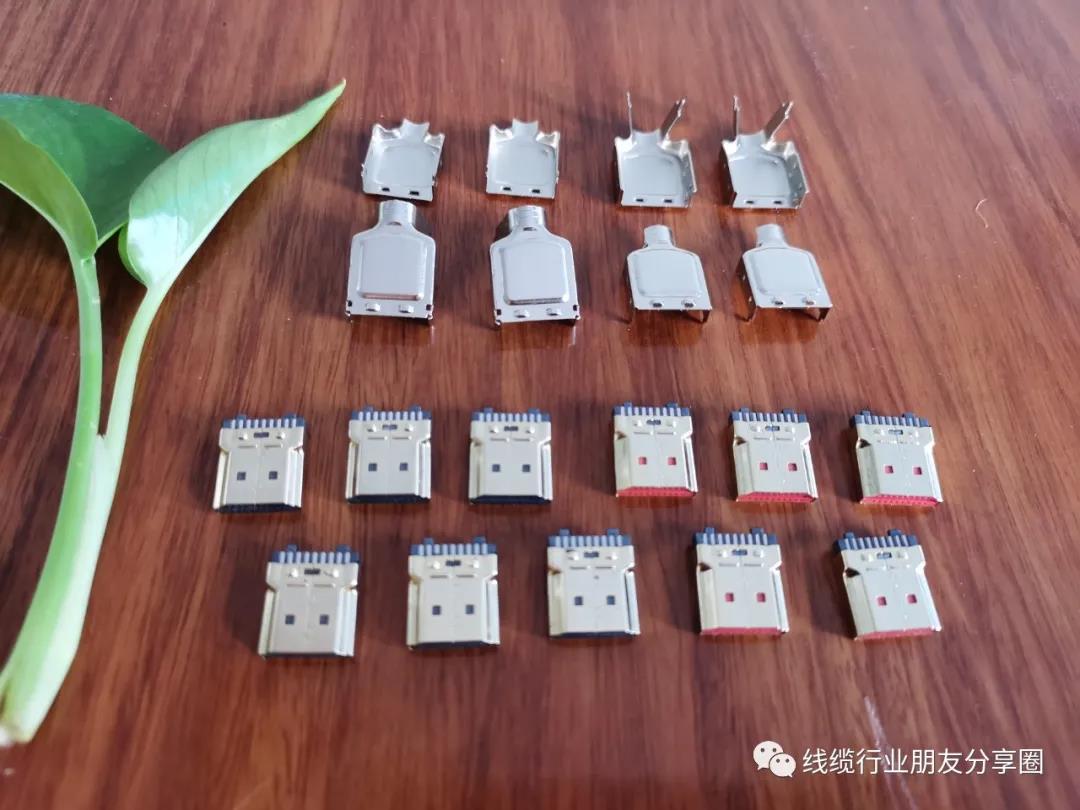

                                                                                                              HDMI2.1連接器樣品

HDMI官網公布了一個經許可的“第三類許可連接器”列表，要求在HDMI授權測試中心（ATC）通過CTS2.1測試的設備，在此臺設備中使用的所有連接器都必須出現在許可連接器列表上（www.hdmi.org/chinese/cat3connectorscn）

，要求在HDMI授權測試中心（ATC）通過CTS2.1測試的設備，在此臺設備中使用的所有連接器都必須出現在許可連接器列表上。也就是說，企業送樣到HDMI授權測試中心（ATC）做CTS2.1測試時，首要條件是設備必須搭載有HDMI許可連接器列表上的連接器才能有機會通過認證，否則將直接導致CTS2.1測試無法順利通過，HDMI2.1的連接器和之前的連接器是不同的結構，接下來我們一起了解下！

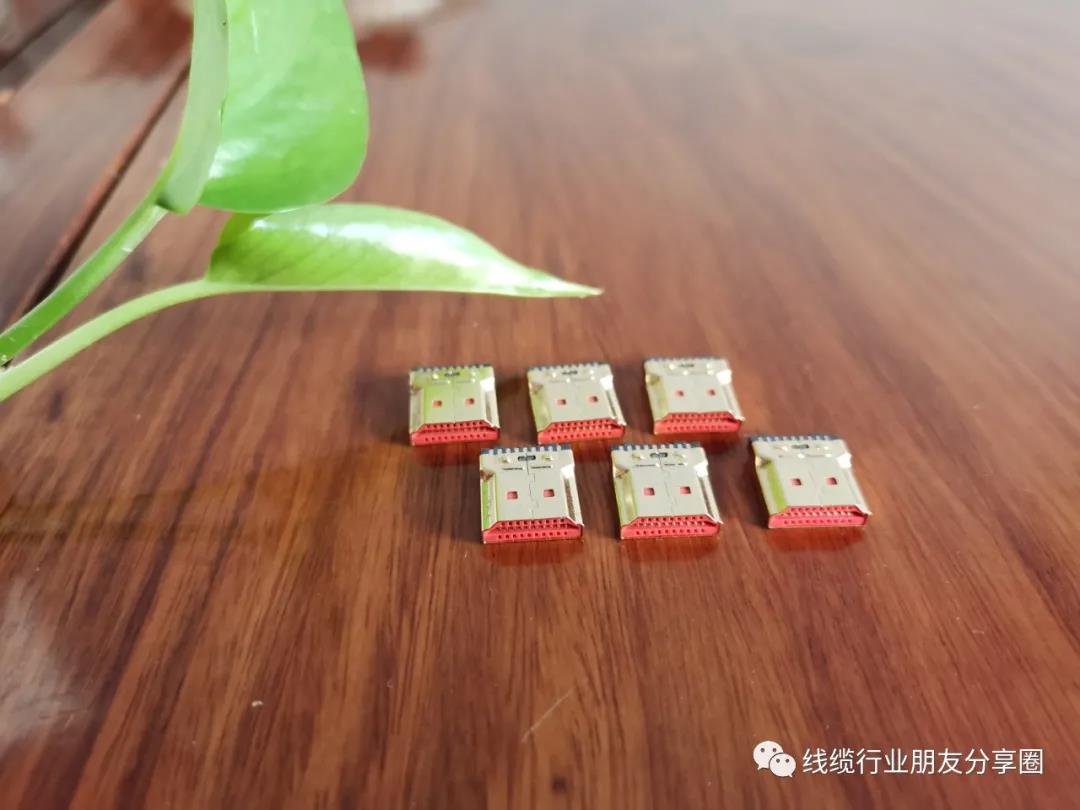

                                                                      HDMI2.1連接器樣品

HDMI2.1數據線的連接器相比HDMI1.4版本做了更多的電器參數和物理性能參數的要求的更新，接下來我們逐項進行說明和分享

當采用4K、8K超高清(UHD)電視時，需要通過HDMI進行高數據速率傳輸。隨著數據速率的提高，源(視頻播放器)和接收器(TV)之間的互連成為可靠數據傳輸?shù)钠款i。互連可能會導致信號完整性(SI)問題，例如電磁干擾(EMI)、串擾、信道符號間干擾(ISI)和信號抖動。因此，隨著數據速率的提高，HDMI2.1的連接器設計已經開始考慮SI，相比之前的連接器版本協會測試增加了高頻測試要求，所以為了提高HDMI連接器的SI性能，目前連接器廠商按照設計規則和機械可靠性，修改了金屬引腳和介電材料的形狀來滿足相關測試高頻要求。

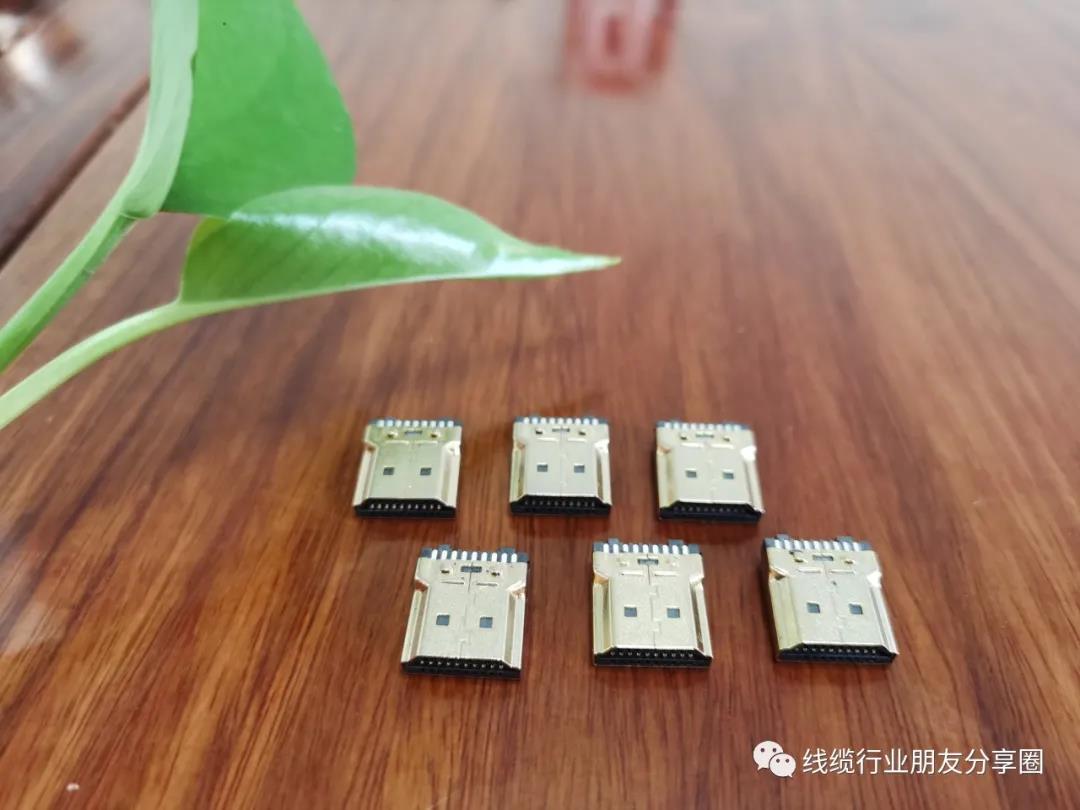

                                                                 HDMI2.1連接器樣品

上一代HDMI 2.0具有18Gbps吞吐量，但是并沒有定義新的HDMI線或新的連接器，而HDMI 2.1具備兩倍以上的吞吐量，允許帶寬高達48 Gbps。當然，新的HDMI 2.1電纜將與HDMI 1.4和HDMI2.0設備向后兼容，但舊電纜卻不能與新規格向前兼容，HDMI 2.1連接器中有四個數據通道，分別是D2、D1、D0和CK。HDMI 2.1通過這些差分通道傳輸數據。由于每個通道具有相同的形狀，因此顯示出相似的電氣特性，對于具有48Gbps的下一代HDMI連接器，HDMI2.1的連接器設計需要具備更好的SI性能才能滿足48Gbps的帶寬。

                                                          HDMI2.1連接器樣品

HDMI2.1的連接器測試類別為Cat 3,HDMI1.4的測試類別為Cat 1,Cat 2,

到HDMI2.1版本以后，連接器外形尺寸也只有存在Type A,C,D,之前主要用在汽車領域的Type E接口已經消失，為了改善達到HDMI2.1的電氣特性，連接器的設計在原有的結構上面需要修改了設計參數，包括金屬引腳的寬度、厚度和長度，部分廠商還會采用一些其它方式，如在插座的介電材料中增加氣隙，以減少電容耦合等，最終驗證后的設計參數需要滿足阻抗范圍。HDMI 2.1連接器比以前的低階版本的設計具有更好的SI性能，對應連接器廠商也會有不同的設備及工藝控制。（轉自線纜行業朋友圈）
